Для понимания того, действительно ли электронные компоненты техники работают корректно, используют осциллографы. Подобные приборы активно применяются не только при изготовлении электротехники, но и в ремонтных мастерских. В частности, речь про мастерские, где работают с бытовой техникой, с автомобилями. Также стоит отметить и применение в научных целях. Подобрать осциллограф можно в каталоге магазина RadioShop под конкретные технические требования или бюджет. При этом у покупателя должно быть понимание, как работать с такими приборами.

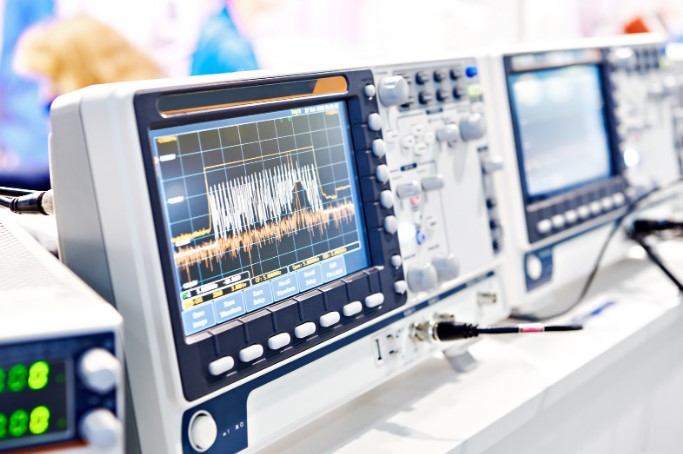

Как работать с осциллографом?
Если стоит задача подобрать осциллограф для начинающих, то речь наверняка об первом опыте эксплуатации, соответственно, нужно понять основные различия таких приборов. Производители предлагают следующие виды:
- Люминофорные модели, где выполняется имитация изменения процессов с последующим выводом показателей на экран.
- Осциллографы стробоскопического вида имеют большую полосу пропускания, а функционируют за счет стробирования сигнала.
- Цифровые USB осциллографы имеют наибольшее распространение за счет их удобства, сохранения данных в память, мультифункциональности.
Если вы уже подобрали для себя осциллограф на сайте RadioShop, то стоит понять хотя бы базовые принципы работы. Графики в виде прямоугольников, синусоид, импульсов, перепадов и других форм выводятся на экране во время процесса измерений. Каждое устройство имеет определенное количество каналов или измерителей, которые могут работать и анализировать одновременно несколько входных сигналов.
Перед тем, как подключить осциллограф к устройству, нужно провести калибровку, для чего требуется подключить к калибровочному выходу щуп. Пользователь проверяет все функции через изменение линий на экране. Далее осциллограф подключается к сети, что касается щупа, то его нужно подключать на свободный канал. После этого нужно действовать в зависимости от требуемых задач:
- При измерении тока выбирается режим переменного или постоянного, подключать с правильной полярностью щупы, посмотреть на значение тока и определить силу по закону Ома.
- Измерение напряжения потребует выбора режима мониторинга постоянного тока, а также правильную настройку дисплея.
- Данные приборы позволяют измерять частоту. Настройка осциллографа в этом случае не требуется, хотя в первом случае есть смысл уменьшить скорость разверстки. Для получения значений нужно посмотреть на горизонтальной оси, когда конкретно график будет повторяться. А дальше поделить одну секунду на количество периодов, где есть повторение.
Желательно перед тем, как купить индикатор напряжения на сайте RadioShop, четко разобраться в том, что есть принципиальная разница между цифровыми и аналоговыми приборами. Так как тут вопрос в функциональных возможностях данных приборов.

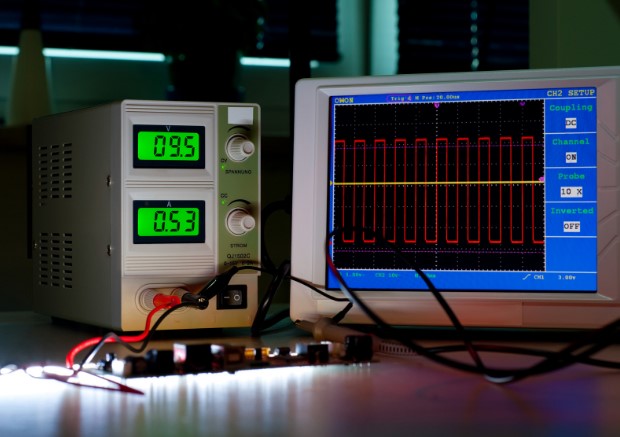

Основные функции осциллографа
Почти по всем параметрам цифровые приборы лучше аналоговых, более современные и более функциональные. Например, сигналы разной яркости могут отображаться в этом месте. С помощью осциллографа цифрового типа любые измерения показывают результаты либо без искажений, либо с минимальными искажениями. Чтобы получить более точные результаты, пользователь может работать с данными приборов как в реальном, так и в эквивалентном времени, регистрировать сигналы за счет модулей и создавать повторяющийся характер работы.
Что касается конкретных прикладных задач, которые решаются при помощи цифровых осциллографов, то это настройка правильного режима электроприбора, поиск неисправностей и последующий ремонт в различной бытовой технике. Осциллограф необходим для диагностики и ремонта электронных компонентов автомобилей. Этот прибор может проанализировать работоспособность различных систем, включая датчик подачи воздуха, систему впрыска горючего и систему зажигания.
Большое значение имеет количество каналов и их формат. Например, приборы на шесть каналов могут проанализировать параметры, которые поступают от аналоговой техники. Если же предстоит анализировать цифровые устройства, особенно где используется параллельный экспорт данных, то нужно иметь уже до 16 каналов. Выполнять высокочастотные измерения получится только с осциллографом, где есть РЧ вход. Изолированные каналы обязательны в ситуации, если пользователь работает с гальванической развязкой.
Есть смысл выбирать проверенных производителей подобной техники, так как иначе можно получить слишком большую шумность в измерениях или так называемую свалку частот, когда кроме основной частоты будет много лишнего. Хорошо, когда данный прибор работает от аккумулятора, что позволит делать выездную проверку и не зависеть от сети.
